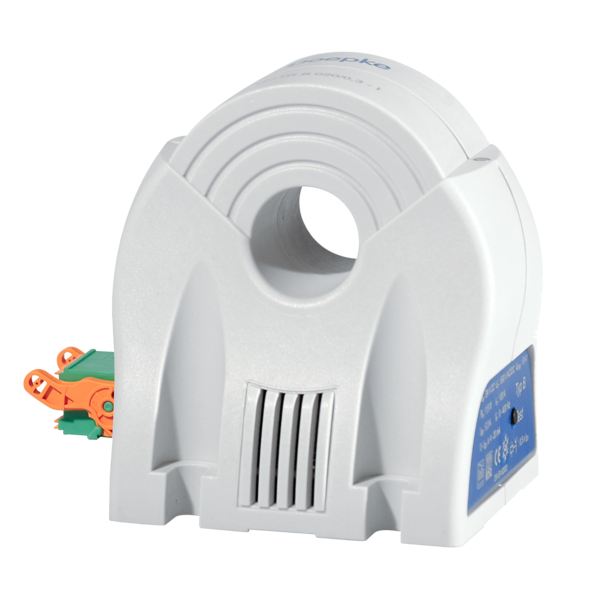

09344622 DCTR B NK 020/0,3-I

Differenzstrom-Überwachungsgeräte (RCM) erfassen zuverlässig Fehler- sowie Differenzströme und melden diese, ohne die Anlage abzuschalten. Sie werden dort eingesetzt, wo ein Abschalten der Anlage nicht möglich oder erwünscht ist. Differenzstrommonitore der Baureihe DCTR sind kompakt gebaut und einfach zu installieren. Die Auswerteeinrichtung ist bereits integriert. Das Gerät erfasst die Höhe der aktuellen Ableit- und Fehlerströme kontinuierlich und gibt sie, in Abhängigkeit der Variante, proportional als 4-20-mA-Signal oder über Ethernet wieder. Bei Überschreitung der Ansprechschwelle schaltet ein potenzialfreier Wechsler. Eine mehrfarbige LED signalisiert den Zustand. Differenzstrommonitore mit der Differenzstromcharakteristik B erfassen pulsierende und glatte Gleichfehlerströme sowie Wechselfehlerströme bis 100 kHz. Geräte dieser Variante arbeiten mit einem fest eingestellten Ansprechdifferenzstromwert von 0,3 A für das Alarmrelais. Das DCTR gibt den gemessenenen Differenzstromwert proportional als 4-20-mA-Signal aus. Eigenschaften: geeignet zur Erfassung von Fehlerströmen des Typs B; überwachter Frequenzbereich 0 Hz 100 kHz; Bemessungsspannung des überwachten Stromkreises bis 690 V; kompaktes, robustes Kunststoffgehäuse; einfache Montage; Ausgabe des Differenzstromwertes über 4-20-mA-Schnittstelle; Alarmrelais mit potenzialfreiem Wechslerkontakten; Betriebsspannung 24 V DC; Montageart: Die Befestigung erfolgt auf tragfähigen Untergründen bzw. einer Montageplatte mittels der vorhandenen Anschraubpunkte; Einsatzgebiete: Das Überwachungsgerät eignet sich für den Einsatz in Stromversorgungen von Zweckbauten und Industrieanlagen mit TN-S-, TN-C-S-Netzen, IT-Netzen und Gleichstromnetzen, z. B. in Serverräumen von Rechenzentren, in Laboratorien, in der Automobilindustrie und in Zusammenhang mit PV- und USV-Anlagen mit trafolosen Wechselrichtern, Klimaanlagen, Frequenzumrichtern, Schaltnetzteilen, Hochfrequenzstromrichtern, Druckereimaschinen und Verpackungsmaschinen; Geeignet für die Überwachung von DC-Stromkreisen und Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
