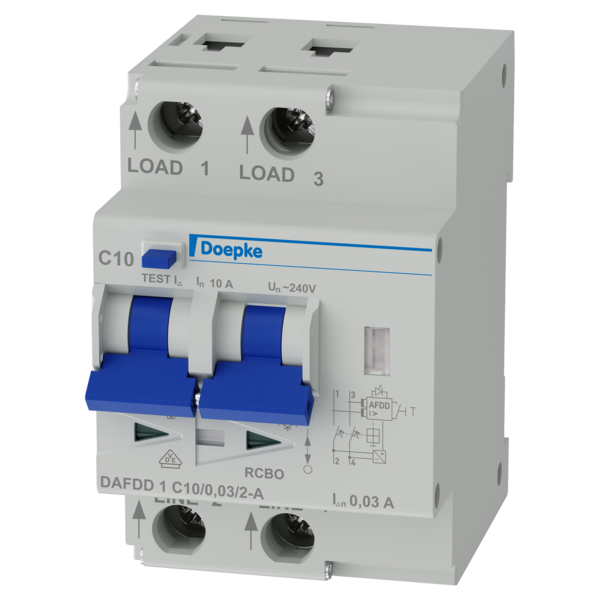

09962102 DAFDD 1 C10/0,03/2-A

Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert. Eigenschaften: Kombigerät mit drei Funktionen; zweipolig; Neutralleiterposition variabel; AFDD nach IEC/EN-62606; RCBO nach IEC/EN-61009; durchgehende Selbstüberwachung der AFD-Unit; netzspannungsunabhängige Auslösung der FI- und LS-Funktionen; Anzeige AFDD-Auslösegrund; Kontaktstellungsanzeige; Fehlerstromausgelöstanzeige; kompakte Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; Zugbügelklemmen mit Hintersteckschutz; tristabile Rastschieber für leichten Ein- und Ausbau; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung von unten; Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
